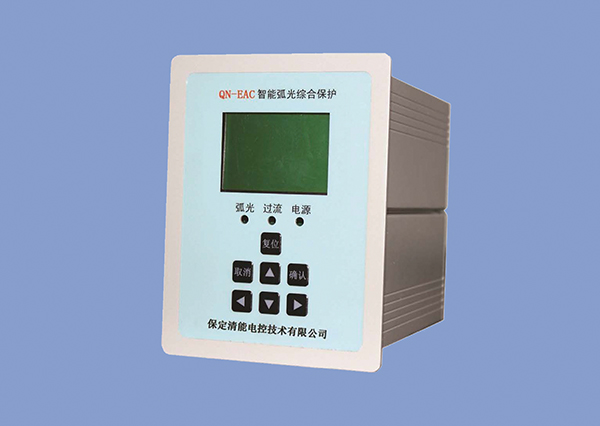

QN-EAC型弧光保护
中、低压母线发生短路故障时，所产生的电弧光会对设备及人员造成极大的伤害 。但是目前在国内中低压母线系统中一般不配置专用的快速母线保护，而是依赖上一级变压器的后备保护切除母线短路故障，这样导致了故障切除时间的延长，加大了故障对设备的损伤程度。破坏严重时可能造成事故进一步扩大，威胁到整个变配电系统的稳定运行。该问题已引起业内专业人士的高度重视。
智能弧光综合保护系统通过安装于开关柜内部任意位置的弧光传感器传递来的弧光信号，及检测到的电流增量作为故障判断的依据。当同时检测到特定强度的弧光和电流增量时做发出跳闸指令，同时显示故障位置。

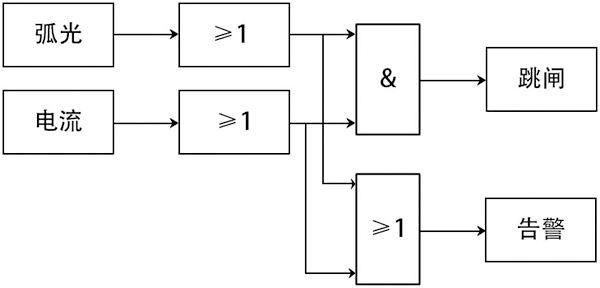

典型动作逻辑原理图
装置电源 | |
额定电压 | AC220V、DC220V、DC110V |
工作范围 | 85V～265V |
装置功耗 | |
装置功耗 | 不大于5W |
弧光检测范围 | |
弧光强度检测范围 | 100Lux～500Klux |
交流回路 | |
额定电流In | 1A/5A |
额定频率 | 45～65Hz |
功率消耗 | 小于0.1VA |
动作整定 | |
相电流 | 0.5～10In |
精度 | 5% |
输出触点容量 | |
输出触点容量 | 5A 250VAC/30VDC |
环境温度 | |
允许的工作温度/贮存温度 | -20℃～+50℃ / -25℃～+70℃ |
动作时间 | |
装置出口时间 | 小于7毫秒 |
通讯 | |
通讯方式 | RS-485/以太网/光纤环网 |
通讯协议 | ModBus@RTU/IEC103 |
传输速率 | ModBus 可达19.2Kbps 以太网 可达100Mbps 光纤环网 可达100Mbps |
