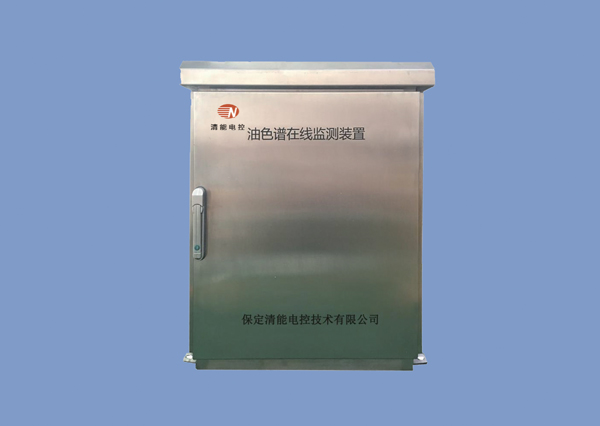

QN-OCA油色谱装置

变压器油色谱在线监测系统组成

变压器油色谱在线监测系统可由现场监测主机独立完成，现场监测主机包含色谱数据采集处理模块、、油气分离模块、气体检测模块、气源模块等四个高集成模块和辅助单元组成。其中色谱数据采集处理模块包含数据采集单元、现场控制处理单元、通讯控制单元及61850规约通讯等；油气分离模块包含油样循环采集单元、油样定量单元、油样处理返回单元、脱气集气单元等；气体检测模块包含气体分离单元、恒温恒流控制单元、气体检测单元等；气源模块包含产气单元、储气单元、净化单元、压力控制和报警单元等；辅助单元包括置于变压器接口、油管及通信及电源电缆等。

如果不通过61850通讯规约直接上传数据和报警等值也可以在主控室安装电脑和监控软件，直接在主控室内监测设备的运行状况。

变压器油色谱在线监测系统工作原理

 变压器油色谱在线监测系统工作时，先利用油样采集单元进行油路循环，处理连接管道的死油，再进行油样定量；油气分离单元快速分离油中溶解气体输送到六通阀的定量管内并自动进样； 在自产载气推动下，样气经过色谱柱分离，顺序进入气体检测器；数据采集单元完成 AD 数据的转换和采集，嵌入式处理单元对采集到的数据进行存储、计算和分析，并通过 100M 以太网接口将数据上传至数据处理服务器或通过通信协议直接上传到省公司后台，也可由监测与预警软件进行数据处理和故障分析。

监测组分

H₂、CO、CO₂、CH₄、C₂H₄、C₂H₂、C2H6、H20（可选）等7种气体组分及微水、相对增长率及jue对增长速度； 油中微水监测可选。
